Atelier LOGreLight

Présentation

Le but de cette page est de peaufiner l'atelier LOGreLight.

C'est en effet un atelier sympa, qui plaît bien, et qui s'insère bien dans toute sorte de manifestations. Son côté recyclage de vieilles piles permet d'aborder les problématiques énergétique et gaspillage.

Notices de montage

• Montage LOGreLight v2
• Montage LOGreLight v3
• Fichier:Notice montage logrelight.mini.odp

Fichiers 3D du boîtier

• Taille d'origine :
  • Boitier : Fichier:Flashlight case v10c.STL
  • Couvercle sans écriture : Fichier:Flashlight cover v10c.STL
  • Couvercle avec écrit LOG : Fichier:Flashlight cover v10c LOG.STL
  • Couvercle avec écrit Logrelight : Fichier:Flashlight cover v10c LOGreLight.STL

• Version allongée (plus de place pour le PCB) :
  • Boîtier : Fichier:Flashlight case v11.stl
  • Couvercle : Fichier:Flashlight cover v11.stl

• Version gonflée (plus de place pour le PCB et surtout pour le tore et son bobinage) :
  • Boîtier : Fichier:Flashlight case v12.stl
  • Couvercle : Fichier:Flashlight cover v12.stl

• Vous trouvez qu'elle n'est pas assez puissante ? Voici la version HyperLight 3leds !
  • Modèle 3D Onshape disponible ici.
  • Le couvercle avec option bicolore (case configuration à cocher, si vous avez une imprimante à 2 filaments).
  • Boîtier prêt à imprimer : Fichier:3leds Flashlight case.stl
  • Couvercle prêt à imprimer : Fichier:3leds flashlight cover.stl

• Aller, un dernier bonus... l'adaptateur AA pour AAA. Permet d'alimenter la LOGrelight (ou tout autre appareil utilisant des piles au format "AA"), avec les piles au format "AAA" :
  • Modèle 3D Onshape ici, qui montre l'assemblage et le contact électrique obtenu avec une attache parisienne. Voir en particulier la proposition de pliage des pattes de l'attache parisienne.
  • Fichier STL de la douille d'adaptation à imprimer : Fichier:Adaptation AA-AAA - Douille.stl

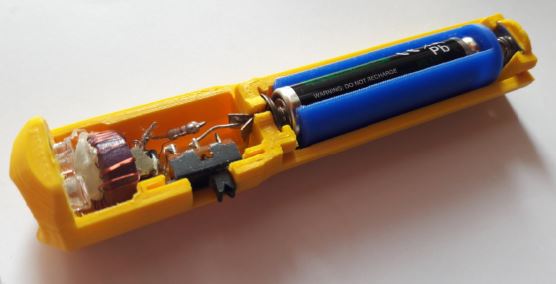

  • Exemple d'utilisation, ici dans le modèle HyperLight 3leds :

Retour sur les ateliers

La Casemate, janvier 2020

L'atelier s'est très bien déroulé. Le nouveau PCB est bien plus pratique, et les enfants n'ont aucun souci pour souder.

Les 2h permettent de prendre le temps de faire les choses correctement, et de discuter avec les enfants.

Concernant la notice, il est finalement plus pratique de la projeter sur grand écran, afin que tous suivent en même temps ; cela libère aussi le plan de travail, déjà bien encombré !

Fête des Tuiles 2019

Point positifs

• le PCB est finalement bien pratique
• idem pour les contacts de pile

Points négatifs

• empreinte PCB du transistor
• gaine des fils trop fragile à la température

Axes d'améliorations

• refaire la doc mise à jour avec le PCB
• pour le prochain PCB :
  • empreinte transistor plus large, et décalée sur le côté opposé de l'inter
  • virer les 2 pastilles du point commun du tore, et faire arriver ces 2 fils (torsadés) directement sur l'inter, comme à l'origine
  • sérigraphie plus visible
• revoir position du tore dans le boîtier (entre la pile et le PCB, ce serait peut-être plus simple ?)
