Poussette Etienne
Projet réalisé par Gérard
La maman d'Etienne pour qui Gre-Nable a fabriqué deux équilibras utilise une poussette tout terrain munie d'une grande roue avant. Son encombrement est trop important pour des déplacements urbains. Elle souhaite réduire la taille et améliorer la maniabilité en remplaçant cette grande roue par une plus petite, pivotante, placée sous la poussette.
Présentation
Description générale dans les projets de la Casemate.
Explications de la conception avec Onshape
Ces explications concernent la méthode utilisée mais ne correspondent pas fidèlement aux pièces fabriquées. Le fichier Onshape est consultable ici.
Importer la numérisation

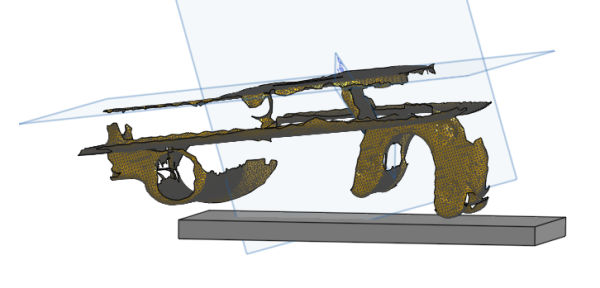

Construire le plan de base
Plan trois points.
Construire plan 2
Plan 2 qui donne l'orientation.
Plan 3 points sur une surface pas trop petite.
Construire plan médian
Plan perpendiculaire aux deux précédents et centré par rapport au chassis tubulaire.
Construire la semelle
Projeter les éléments essentiels dans le plan médian.
Extruder la semelle
Construire le premier flanc
A partir des éléments essentiels projetés dans le plan médian créer l'esquisse puis l'extrusion du premier flanc. Ce flan doit etre sécant avec la semelle pour pouvoir ultérieurement réaliser l'assemblage.
Construire le second flanc
Réaliser une symétrie du premier flanc par rapport au plan médian.
Réaliser le crénelage
Utiliser la fonction personnalisée Laser joint pour créer les découpes des assemblages entre les trois pièces.
Réaliser le calepinage
Utiliser la fonction personnalisée Autolayout.
Faire la mise en plan
Créer le dessin à l'échelle 1 de l'atelier de pièces complet. Exporter cette mise en plan au format svg pour l'utiliser vers la découpeuse laser.
